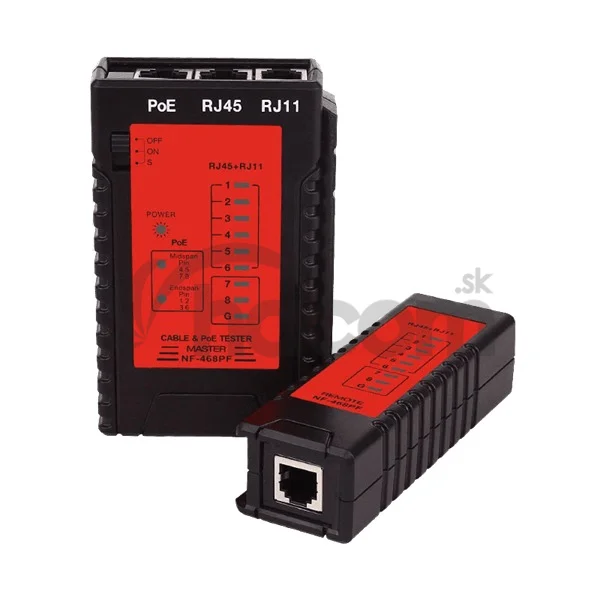

W-Star Tester WSNF468PF, tester POE napájania podľa 802.3af

Tester POE napájanie podľa normy 802.3af, testuje UTP káble.
Kombinovaný tester UTP káblov, telefónnych káblov a káblov s POE napájaním.
Tester sa skladá z dvoch častí - generátora a vzdialenej jednotky.
Generátor odosiela testovací signál do vzdialenej jednotky a zobrazí sa pomocou LED stav jednotlivých vodičov.
Testovaný kábel UTP (konektor RJ45) alebo telefónne (konektor RJ11 / 12) sa pripojí do daného portu na generátora a druhý koniec kábla sa pripojí do rovnakého typu portu na vzdialenej jednotke.
Tester sa zapne na generujúce jednotke prepínačom do polohy ON alebo S (pomalší test).
V prípade testovania UTP káblu blikajú LED u ubou jednotiek v rovnakom poradí 1 až 8.
V prípade, že sa niektorá z LED diód nerozsvieti jedná sa o chybu, napr. Môže byť zle nakrimpovaná konektor alebo môže byť UTP kabel porušený. Ak svieti viac LED naraz, došlo ku skratu medzi žilami.
Pri testovaní telefónneho kábla je postup zhodný ako u UTP káblu s rozdielom, že sa jedná o 4-žilový kábel.
