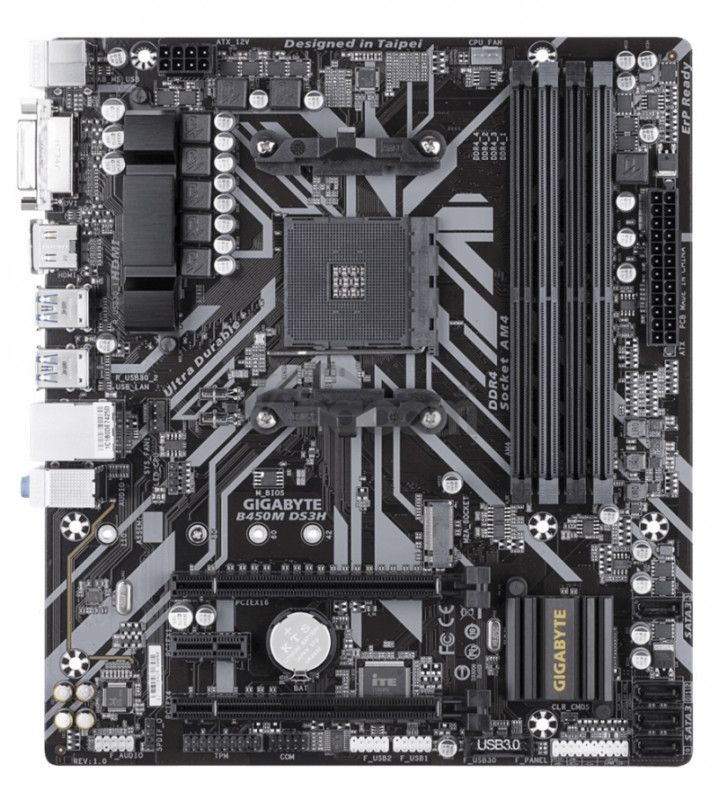

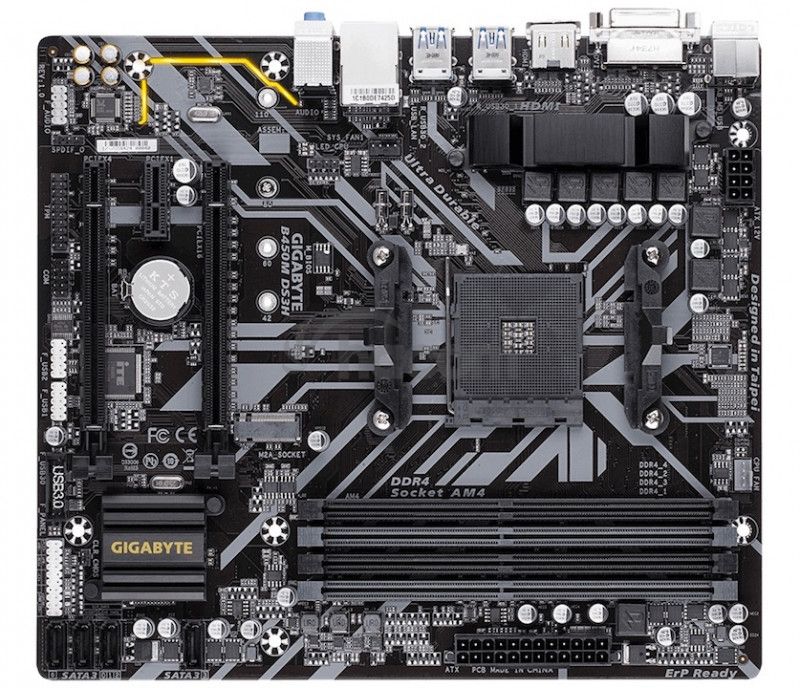

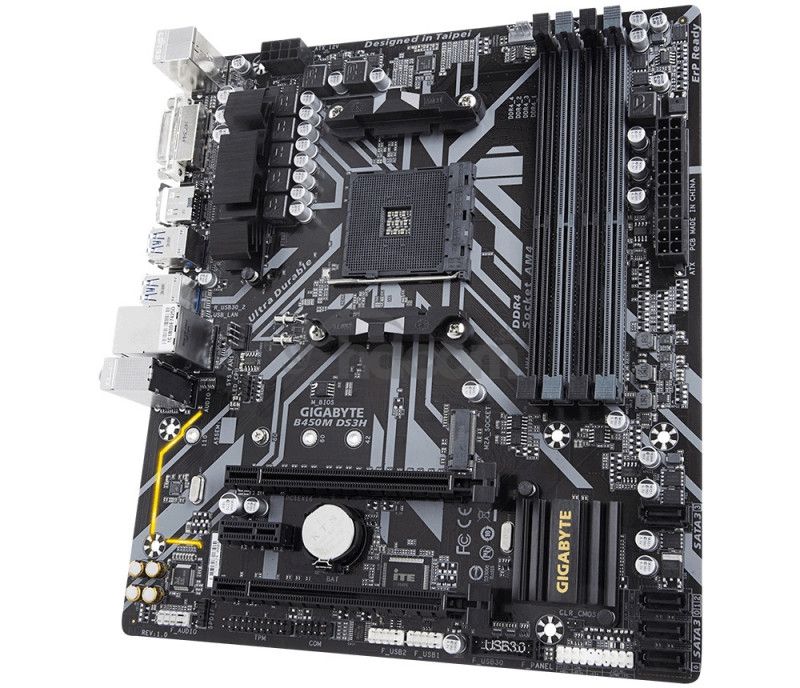

GIGABYTE B450 DS3H (rev. 1.0)

GIGABYTE B450 DS3H (rev. 1.0)

Chipset: AMD B450
Revízia: 1.0

Rozmerový formát: Micro ATX Form Factor; (24.4cm x 21.5cm)
Podpora pre procesory:
* AMD Ryzen ™ 2nd Generation processors
* AMD Ryzen ™ with Radeon ™ Vega Graphics processors
* AMD Ryzen ™ 1st Generation processors
Pätica procesora: AM4

Pozícia na pamäti: 4 x DDR4 SDRAM DIMM, Dvojkanálová architektúra pamäte
Podpora pre pamäte: DDR4 SDRAM 2933/2667/2400/2133 MHz memory modules
Max.veľkosť operačnej pamäte: 64 GB
Podpora pre pamäte typu: ECC, non-ECC, XMP

Grafická karta: Maximalní sdílenná pamäť 2 GB
* 1 x DVI-D port, maximálne rozlíšenie 1920x1200 @ 60 Hz
* 1 x HDMI port, maximálne rozlíšenie 4096x2160 @ 60 Hz
Zvuková karta: Realtek® ALC887, 2/4 / 5.1 / 7.1-kanálový, (podpora S / PDIF výstupu)
Sieťová karta: LAN Realtek® GbE (10/100/1000 Mb / s)

Rozširujúce sloty:
* 1 × slot PCI Express × 16, bežiaci ako × 16 (PCI Express 3.0)
* 1 × slot PCI Express × 16, bežiaci ako × 4 (PCI Express 2.0 štandard)
* 1x PCI Express x1 slot (PCI Express 2.0 štandard)

RAID radič: RAID 0, RAID 1 a RAID 10

SATA: 4 × konektor SATA 6 Gb / s
M.2: 1 x M.2 connector (Socket 3, M key, type 2242/2260/2280/22110 SATA and PCIe 3.0 x4 / x2 SSD support)
Firewire: Nie
USB:
* Čipset:
* 2 x USB 3.1 Gen 1 ports cez interný USB header
* 8 x USB 2.0 / 1.1 ports (4 ports na zadnom paneli, 4 ports cez interný USB header)
* Procesor:
* 4 × port USB 3.1 Gen 1 na zadnom paneli

Interné porty:
* 1x 24-pin ATX main power connector?
* 1 × 8pinový ATX 12V napájací konektor
* 1 × konektor pre procesorový ventilátor
* 1 × konektor pre systémový ventilátor
* 1 × konektor M.2 Socket 3
* 4 × konektor SATA 6Gb / s
? * 1x front panel header
* 1 × konektor pre audio na prednom paneli
? * 1x S / PDIF Out header
* 1x CPU chladič LED strip / RGB LED strip header
* 1 × header USB 3.1 Gen 1
? * 2x USB 2.0 / 1.1 headers
* 1x Trusted Platform Module (TPM) header (2x10 pin, for the GC-TPM2.0 module only)
* 1 × interný konektor pre sériový port
* 1 × prepojka Clear CMOS

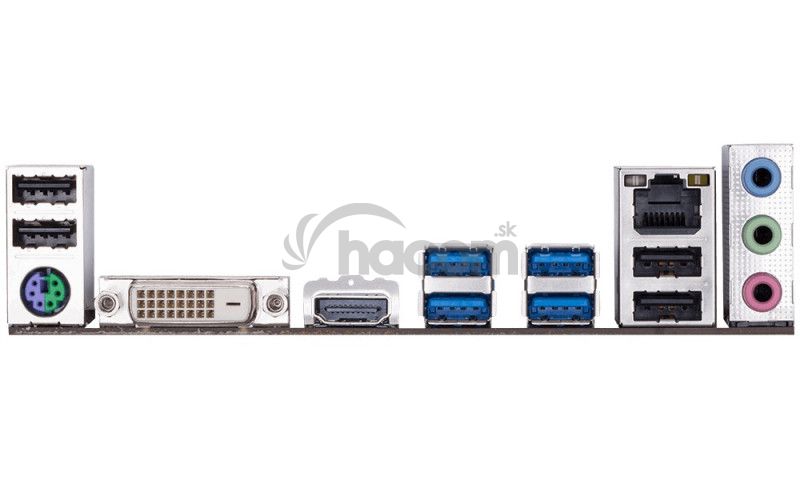

Externé porty:
* 4 × port USB 2.0 / 1.1
* 3 x audio jacks
* 1 × port PS / 2 pre klávesnicu / myš
* 1 × port DVI-D
* 1 × port HDMI
* 4 × port USB 3.1 Gen 1
* 1 × port RJ-45

BIOS: AMI UEFI BIOS 1 × 128 Mb Flash
